金屬3d打印技術自誕生以來發展勢頭強勁，當前已經衍生出了多種技術路線。那么你了解金屬3d打印的原理和流程嗎？其實無論是何種技術路線，無一不遵循著金屬3D打印的本質規律，即精確地將金屬材料逐層堆積起來。下面讓我們走近金屬3d打印，分析金屬3d打印技術的原理和相應流程。
1.FDM類擠出成型技術
金屬3d打印領域內最為人熟知的技術之一是熔融沉積成型（FDM）技術，其工藝原理簡圖如下圖所示。該技術的成型原理是使用噴頭將絲狀材料加熱至熔融，再按預先設定好的路線逐層作平面運動進而粘結成型，主要利用了熱塑性材料的熱熔性與粘結性。因此無論是ABS、PLA、尼龍等非金屬材料，亦或是低熔點金屬材料，F(xiàn)DM技術都能夠?qū)ζ溥M(jìn)行成型加工。由于工藝過程無需使用激光，因此FDM技術所用的儀器使用和維護起來都相對簡單，且成本較低，但會使得最終成型件的表面留下較為明顯的條紋，還會受到成型效率方面的限制。

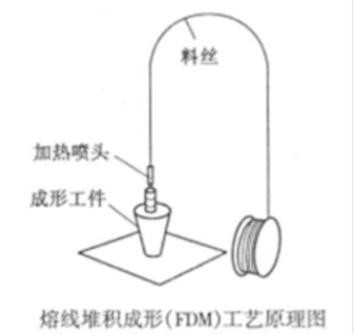

FDM工藝原理圖
2.SLM技術
選擇性激光熔化作為金屬增材制造的一種主要技術途徑，以激光作為能量源，按照三維切片模型中規劃好的路徑對金屬粉末床層進行逐層掃描，掃描過的金屬粉末先熔化后凝固最后達到黏結堆積的效果，還原出模型所設計的金屬零件。具體來說，SLM金屬3d打印技術的原理是先由激光器產生的高能量光束經振鏡精準聚焦到金屬粉末表面使溫度瞬間升高到熔點以上，接著沿預設的截面路徑掃描，同時熔化的金屬液在惰性氣體保護下快速凝固形成薄層，在每層打印完成后成型平臺將下降一個層厚的距離重復以上熔化-凝固過程，直至整個零件打印完成。
聯泰科技作為深耕增材制造二十余年的頭部企業，早已布局金屬3d打印領域并堅持技術迭代創新，先后推出多款工業級SLM金屬3d打印機。聯泰科技新品設備SLM金屬3d打印設備Fuees430為加速金屬鞋模量產而生，在鞋企生產的多個環節進行了迭代和優化：洗氣時間方面，F(xiàn)uees430優化升級后設備洗氣時長10min可達4000PPM，大幅減少設備準備時間；在粉路系統層面增設了震動輔助裝置，配合落料結構優化課消除大顆粒卡軸等風險，有效避免卡軸停機，且在雙重固定式密封帶設計的保護下導軌維護周期提升了3倍多，多維度保障設備連續生產，降低企業運營成本。

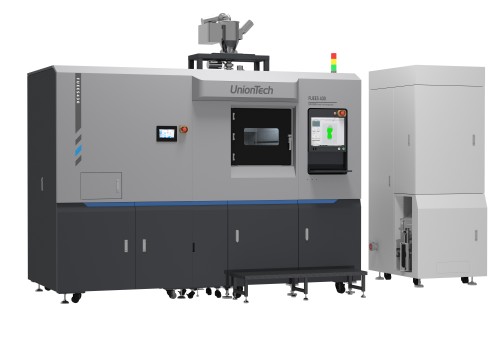

聯泰科技金屬3d打印機Fuees430
在使用SLM技術進行金屬打印時，全流程可以拆解為模型設計與前處理、設備調試、進行打印、打印后冷卻、取出零件和去支撐、后處理和質檢六個環環相扣的步驟，而聯泰科技自研3D打印智能生產平臺UnionTech ONE可以實現自動化前處理，遠程控制設備，跟進打印狀態以及設備互聯等功能，助力客戶生產管理便捷化、數字化。
聯泰科技智能3d打印生產平臺UnionTech ONE
3.EBM技術
電子束熔化（EBM）是一種使用電子束作為能量來源的3D打印技術，其成型原理是在真空條件下，電子受高壓電場驅動從陰極快速穿過陽極，再準確地打在金屬材料上產生大量的內能使其熔融，進而堆積成型。由于電子束的能量高，所以EBM技術的成型效率和殘余應力往往優于SLM技術，但EBM技術要求真空條件下進行，極大地提高了成本和技術難度。

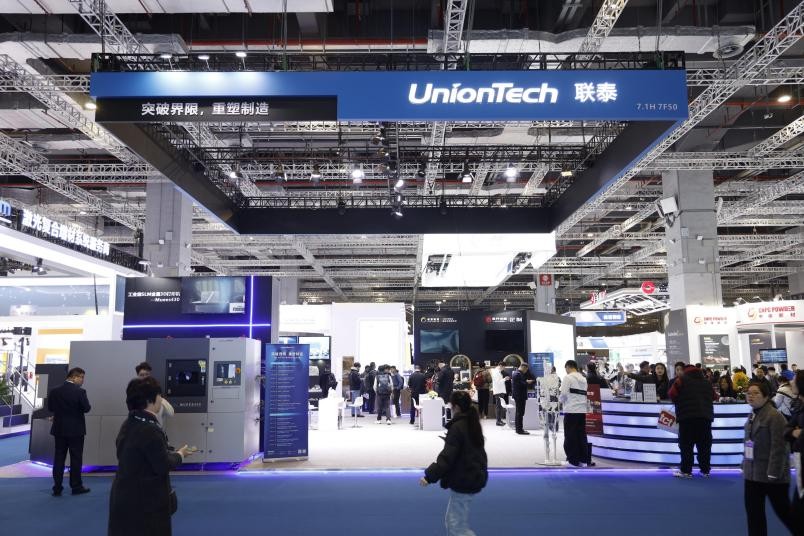

聯泰科技展會風采
4.DED技術
定向能量沉積（DED）是指將金屬粉末或絲狀材料輸送到聚焦著電子束或激光束等能量源的基板上，形成小的熔池而堆積成型。具體來說，當熱源水平移動時，沉積的金屬在基板上凝固成金屬軌跡，一層打印結束后，能量源和原料噴頭向上移動一小段距離，沉積下一層，這樣往復進而逐層沉積成型。
除了以上四種技術路線，常見的金屬3d打印技術還包括金屬粘結劑噴射、電弧送絲等。在不遠的將來，相信金屬3d打印技術將不斷推陳出新，以高精度和高效率賦能各行各業取得更多突破性進展。
