4001388966

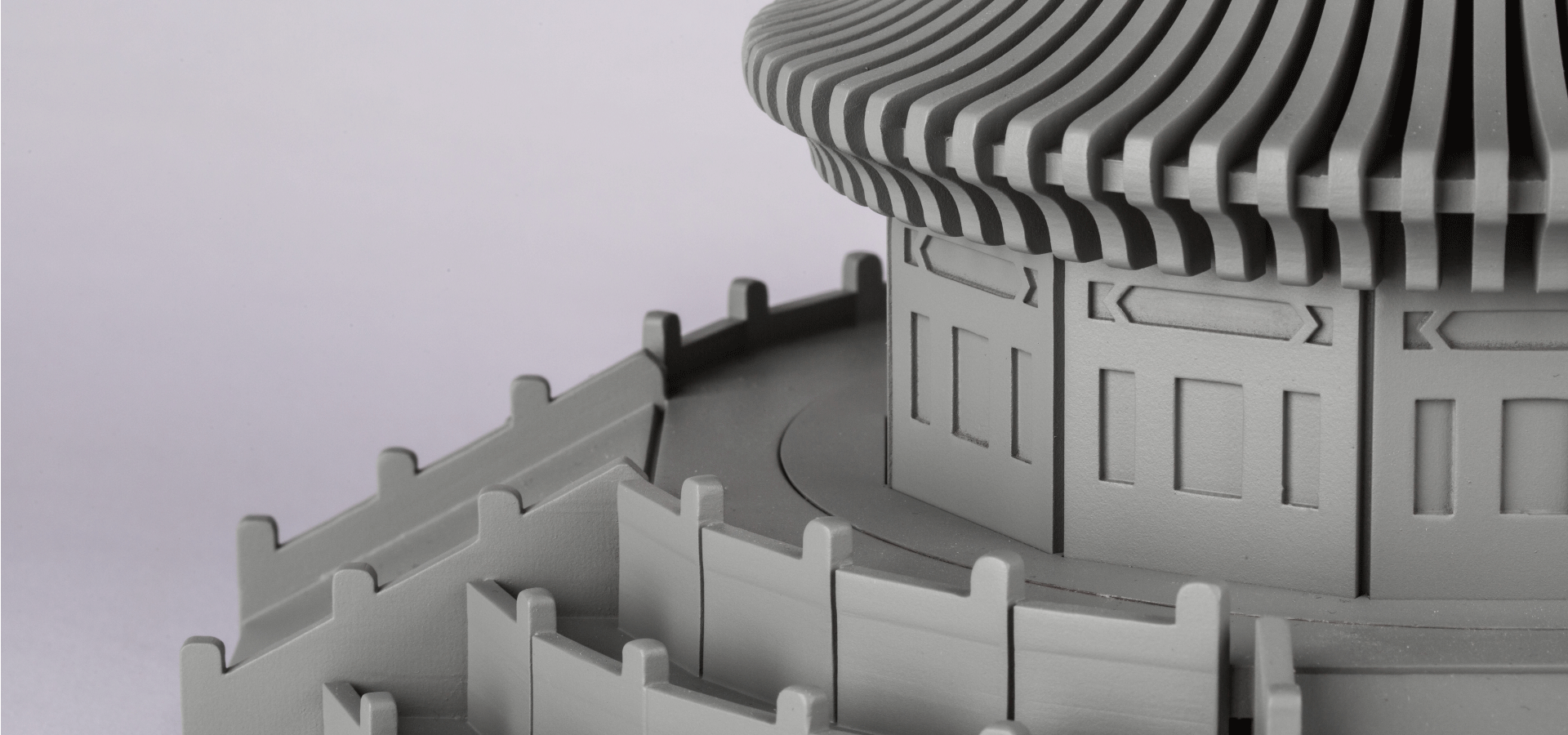

UTR 3100Gray是一款SLA用灰色光固化成型樹脂，用其打印的樣件表面光滑細(xì)膩，質(zhì)感較好，因其樣件顏色也呈現(xiàn)灰色，可減少或者免除后期噴漆處理，特別適用于打印灰色手板。
UTR 3100Gray 技術(shù)數(shù)據(jù)
| 流體性質(zhì) | |
| 外觀 | 灰色不透明液體 |
| 粘度 | 214 cps @ 30 ℃ |
| 密度 | 1.10 g/cm 3 @ 25 ℃ |
| 光學(xué)性質(zhì) | |
| E c | 5.5 mJ/cm 2 [臨界輻照量] |
| D p | 0.10 mm [透射深度] |
| E10 | 72.6 mJ/cm 2 [產(chǎn)生0.254 mm (0.01 inch) 厚度的輻照量] |
| 機(jī)械性能 | ||
| 測(cè)量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強(qiáng)度 | 47.2 MPa |
| D638 | 拉伸模量 | 2373 MPa |
| D638 | 斷裂伸長(zhǎng)率 | 10.4 % |
| D790 | 彎曲強(qiáng)度 | 81.5 MPa |
| D790 | 彎曲模量 | 2754 MPa |
| D256 | 沖擊強(qiáng)度 | 25 J/m |
| D2240 | 邵氏硬度 | 83 D |
| 熱力學(xué)性能 | ||
| 測(cè)量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 55.4 ℃ |
| D648 | HDT @ 1.82 MPa | 49.6 ℃ |
這些典型值可能根據(jù)不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測(cè)試來源于信斯帝克實(shí)驗(yàn)室數(shù)據(jù)
3D打印設(shè)備
